Сегодня я ликвидирую одну из многочисленных брешей на своем сайте, а именно расскажу о фотоаппарате ФЭД-4. Дело в том, что обзоры ФЭД-3 и ФЭД-5 у меня давно уже есть, а вот ФЭД-4 до сих пор не было.
Как всегда немного истории, и сегодня нам очень поможет книга «1200 фотоаппаратов из СССР», а также сайт fotocataloque.ru, на котором эта книга доступна в электронном виде. Большое спасибо создателям ресурса за проделанную работу.

Вообще, история классических механических ФЭД-ов занятна, в том числе, тем, что аппараты 2,3 и 4-й моделей носили в ходе выпуска по 2 корпуса.

Итак.

Восстановив в 1948 году производство довоенных фотоаппаратов ФЭД первой модели, на Харьковском производственном машиностроительном объединении «ФЭД» очень быстро задумались о модернизации аппарата и выпуске следующей его более совершенной модификации.

Есть, кстати, сведения, что аппарат ФЭД-2 разрабатывался еще в 1940 году, но реализации планов помешала Великая Отечественная Война.

Тем не менее, уже в 1950 году было выпущено несколько опытных образцов ФЭД-2.

В Wiki годы выпуска ФЭД-2 указаны как 1955-1970, но Виктор Суглоб утверждает, что 5000 штук ранних ФЭД-2 были выпущены в 1952-54 годах.

ФЭД-2 имел свой собственный очень узнаваемый корпус с «бруствером» перед головкой выдержек.
ФЭД-3, который появился в 1961 (по другим данным в 1962) году, также имел весьма характерный корпус со ступенькой.
В 1964 году в ФЭД-3 был встроен селеновый экспонометр и так, собственно, и появился ФЭД-4.

Появление в камере нового узла привело к тому, что высота корпуса в очередной раз увеличилась и пришлось немного перераспределить элементы управления, но все-же корпус раннего ФЭД-4 (ему посвящен этот обзор) очень похож на корпус раннего же ФЭД-3.
Кстати, 1964 год можно смело назвать годом начала эры селеновых фотоэлементов в советских фотоаппаратах. Ровно в этот год вышли еще такие инновационные для того времени аппараты, как ФЭД-10, Зоркий-10, Зенит-4,-5,-6. Годом позже начали выпускаться Зенит-Е и Киев-10.

Ну и отмечу, что ФЭД-4 был, скорее всего, наиболее доступной для небогатого потребителя моделью аппарата с экспонометром. Это очень важно и за это харьковчанам респект.

В 1966 году, следуя современным тенденциям, Харьковский завод оснастил свои аппараты курковым взводом.

Курок, и вместе с ним новые корпуса одновременно в 1966 году получили ФЭД-3 и ФЭД-4.

Все три модели -2,-3,-4 на то время выпускались параллельно. Такой «зоопарк» схожих моделей аппаратов очень характерен для того времени.

Основательно позже, в 1969 году новый корпус с курком получил в ФЭД-2. Менять выдержки по-прежнему можно было как после, так и до взвода затвора, но, к сожалению, база дальномера при этом уменьшилась и сравнялась с ФЭД-3,-4.

Вот это жаль. Если бы база дальномера осталась прежней (кроме унификации корпуса этому вроде бы ничего не противоречит), курковой ФЭД-2 был бы очень и очень конкурентным аппаратом.

Выпускался курковой ФЭД-2 недолго — только в 1969-70 годах. В 70-м вторую модель сняли с производства.

Вот как-то так, а мы возвращаемся к герою сегодняшнего обзора. Это будет бескурковый ФЭД-4 1964 года выпуска. Кстати, курковая модель у меня тоже есть и ее обзор я скоро сделаю.

Но вначале я хотел бы поблагодарить всех, кто помогает проекту развиваться. На платформе Boosty вы можете посмотреть примеры фото, сделанных мной через различные объективы, в том числе редкие. Там же можно оказывать проекту необременительную, но очень важную сейчас поддержку. Банк фото постоянно пополняется, присоединяйтесь!

Фотоаппарат ФЭД-4

ФЭД-4 в бескурковом варианте выпускался на Харьковском производственном машиностроительном объединении «ФЭД» с 1964 по 1966 год. Далее его сменил ФЭД-4 в новом корпусе с курком и он выпускался уже до 1980 года.
Суммарный объем выпуска более 600 тыс. штук.

Штатный объектив — Индустар-61 2,8/52

Тип крепления оптики— резьба M39×1. Рабочий отрезок 28,8 мм.

Затвор — шторный, матерчатый. Отбивает выдержки 1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, 1/250, 1/500, В.

Камера оборудована автоспуском и проводным синхроконтактом.

Вес моего экземпляра без объектива 630 грамм (на 80 грамм больше, чем мой ФЭД-3).

Элементы управления:

Дизайн раннего ФЭД-4, ну, скажем так, занятный.

На высокой металлической передней части корпуса разбросаны несколько разных по геометрии, размеру, расположению элементов. Круглые — головки винтов, синхроконтакт, глазок дальномера. Прямоугольные — окошки экспонометра и видоискателя.
Все это смотрится…. немного сумбурно, нескладно.

Высота корпуса выросла, а окошко видоискателя осталось на прежнем уровне. В результате оно смотрится непропорционально мелким и низко посаженным.

База дальномера ФЭД-4 — 41 мм

Помимо описанной уже геометрической феерии, на правой части корпуса чуть ниже также находятся рычаг взвода и кнопка старта автоспуска.

Сзади только окуляр видоискателя. Вращением кольца с накаткой вокруг видоискателя можно построить диоптрии под свое зрение.

Видоискатель у ФЭД-4 аналогичен 2-й и 3-й модели и средненький по показателям. Очень средненький.

Снизу аппарата имеются два замка задней крышки и штативное гнездо старого стандарта резьбы в 3/8 дюйма. Крышка съемная.

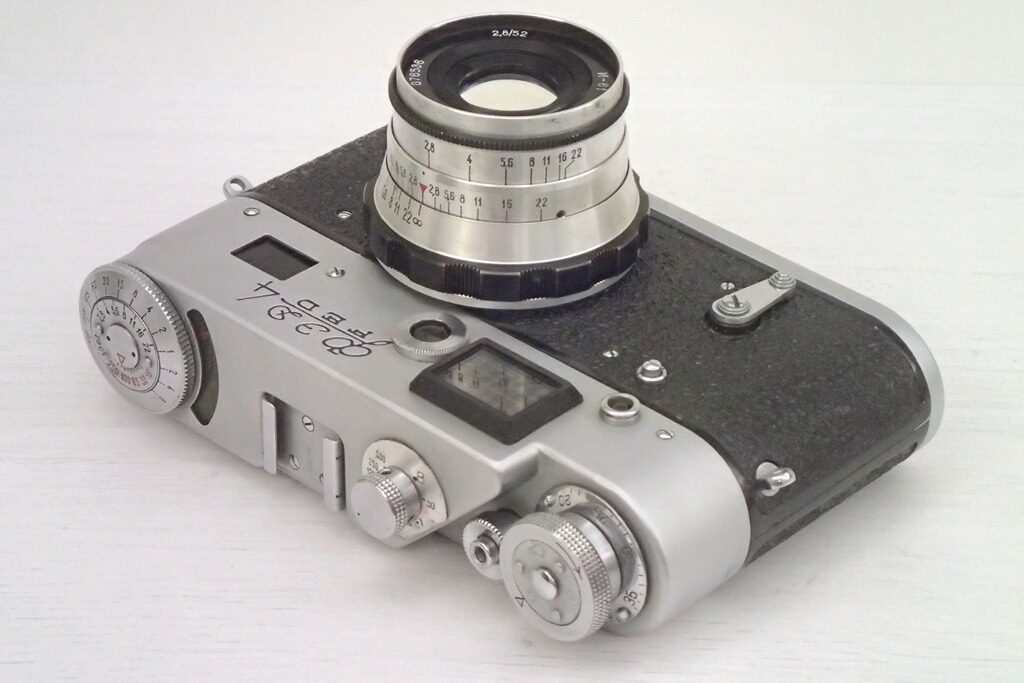

На верхней панели ФЭД-4 слева направо располагаются:
— круглая головка и дугообразное окошко калькулятора экспозиции;
— «холодная» скоба для вспышек;
— головка выдержек;
— кнопка спуска, вокруг которой расположена втулка отключения затвора при обратной перемотке;
— головка взвода затвора и транспортировки кадра со счетчиком кадров в основании и памяткой типа и чувствительности пленки на вершине.
Выдержки на ФЭД-4 можно менять только при взведенном затворе.

При взводе затвора головка выдержек вращается и потому, какая выдержка выставлена можно понять, только когда затвор взведен.

Для изменения выдержки головку нужно оттянуть вверх, повернуть до требуемой выдержки и отпустить. При выставлении выдержки примерно от 1/60 и длиннее, головка будет идти туго и с жужжанием.
Форма самой головки достаточно высокая и с хорошей накаткой, тем не менее, менять выдержки мне лично неудобно.

Большинство позиций сгружено в левой части погона. Промежутки между делениями очень мелкие. Сама головка имеет небольшой, но все-таки люфт на оси. В итоге, мне, как очкарику, бывает трудновато выставить нужное значение.

Расчет экспозиции на ФЭД-4 выглядит так:

1. Вращая внутренний диск калькулятора за два выступающих вверх поводка нужно совместить значение чувствительности заряженной в аппарат пленки с треугольным индексом.

2. В зависимости от освещенности снимаемой сцены в дугообразном окошке ходит светлая тонкая стрелка.
3. При вращении внешнего диска калькулятора за боковую накатку, в том же окошке перемещается вторая, более толстая красная стрелка. Задача — две эти стрелки совместить.

4. Когда стрелки совмещены, в передней части калькулятора друг напротив друга выстраиваются экспопары. Нужно выбрать ту, которая лучше отвечает сюжету и перенести в настройки аппарата.

Все очень просто.

Головка взвода затвора и протяжки кадра – крупная и ухватистая. Вращается головка очень легко, но при наличии пленки, усилие некоторое, конечно, нужно.
Интересно, что при размещении калькулятора, на верхней панели не нашлось больше места для головки обратной перемотки.

За обратную перемотку теперь отвечает зубчатое колесо в левом торце корпуса.

Отношение к камере:

ФЭД-4, на мой взгляд, — не самый удачный фотоаппарат. При неплохом функционале, он все же неоправданно велик и тяжел. Видоискатель имеет посредственный, а управление выдержками неудобное.

Дизайн — это отдельная песня. Но тут интересное дело. Ранний ФЭД-4 хотя и выглядит несколько несуразно, но именно этим вызывает у меня симпатию. Визуально мне аппарат нравится. Необычный.

На этом у меня все, удачи!

Также предлагаю небольшой ролик 360-видео:

Это ссылка на мой канал на VK Видео. Обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте, пожалуйста, подписаться. Это очень мне поможет.

Объективы от многих советских фотоаппаратов можно использовать с цифровыми фотокамерами. Для этого вам понадобится переходник. Удобнее всего сейчас купить переходник на Яндекс-Маркете. Выбрать переходник на вашу систему поможет эта таблица.

Внимание! С зеркальным фотоаппаратом дальномерный объектив будет работать только в режиме макро. Особого смысла в этом нет. На беззеркалке возможно полноценное использование.

Некоторые объективы имеют важную специфику. Поищите сначала обзор на моем сайте. И не забывайте про кроп-фактор.

Тип	Бренд	Ссылка на переходник
Зеркалки	Nikon	M39-Nikon F
	Canon	M39-Canon EF
	Sony	М39-Sony/Minolta
	Pentax	M39-pentax K
Беззеркалки	Sony	M39-NEX
	Оlympus/ Panasonic	M39-m 4/3
	Fuji	M39-FX
	Nikon	M39-Nikon 1
	Nikon	M39-Nikon Z

Инструкция:
Инструкции к бескурковому ФЭД-4 я не нашел, но инструкция от более поздней модификации вполне подойдет.
