Эта статья состоит из двух частей. Та часть, что вы сейчас читаете — более описательная.
Отдельно я опубликовал справочник применяемых в советских фотоаппаратах элементов питания и перечень их современных аналогов.
В справочнике есть 2 подробные таблицы и минимум текста. Вот на него ссылка.
Рекомендую общее положение дел изучить по этой статье, а далее пользоваться, при необходимости, справочником.
В советских фотоаппаратах и фото-приспособлениях применялось не очень то и много видов батареек. Имеет смысл остановиться на трех видах.
Ниже по тексту будут также ссылки на Яндекс Маркет. Для соблюдения законодательства сообщаю, что это будет Реклама ООО «Яндекс Маркет», ИНН 9704254424
Внешний вид товаров и/или упаковки может быть изменён изготовителем и отличаться от изображенных на Яндекс Маркете.
Начнем с довольно простого случая.
Но вначале я хотел бы поблагодарить всех, кто помогает проекту развиваться. На платформе Boosty вы можете посмотреть примеры фото, сделанных мной через различные объективы, в том числе редкие. Там же можно оказывать проекту необременительную, но очень важную сейчас поддержку. Банк фото постоянно пополняется, присоединяйтесь!
Итак.
1. Серебряно-цинковая батарейка СЦ-32 или СЦ-0.12
Толщина: 4,2 мм
Диаметр: 11,6 мм
Напряжение: 1,55 V
Ссылка на аналог СЦ-32 на Яндекс Маркете
Тут все просто. Существуют полные современные аналоги. Например, G12 или LR43. Они на фото. Есть и другие, более полный перечень приведен в справочнике.
С этой батарейкой есть только одна тонкость, на которую можно обратить внимание.
В некоторые фотоаппараты можно вставить и такую — более толстую. Это индивидуально и зависит от конструкции батарейного отсека. Если прижимная пружина имеет достаточный ход, то войдет и более толстая батарейка.
Почему на это стоит обратить внимание? Потому, что батарейки типа G13 или LR44 часто применяются в современных детских игрушках. Если очень нужно, запитать фотоаппарат часто можно не выходя из дома.
В советские времена такой типоразмер тоже существовал и назывался СЦ-33 или СЦ-0.18, но в фотоаппаратах такие батарейки штатно применялись редко. Я пока знаю только Киев-19М.
Ссылка на аналог СЦ-33 на Яндекс Маркете
2. Ртутно-цинковая батарейка РЦ-53
Толщина: 6,3 мм
Диаметр: 16,0 мм
Напряжение: 1,25 V
Ссылка на аналог по размеру на Яндекс Маркете
Вот с РЦ-53 все сложнее.
Батарейка содержит ртуть и поэтому ее аналогов почти не производят.
Обычно аналог подбирается только с т.з. размера. Тут все просто. В названии батарейки должно присутствовать число 625. Размер и форма более или менее совпадать при этом будут.

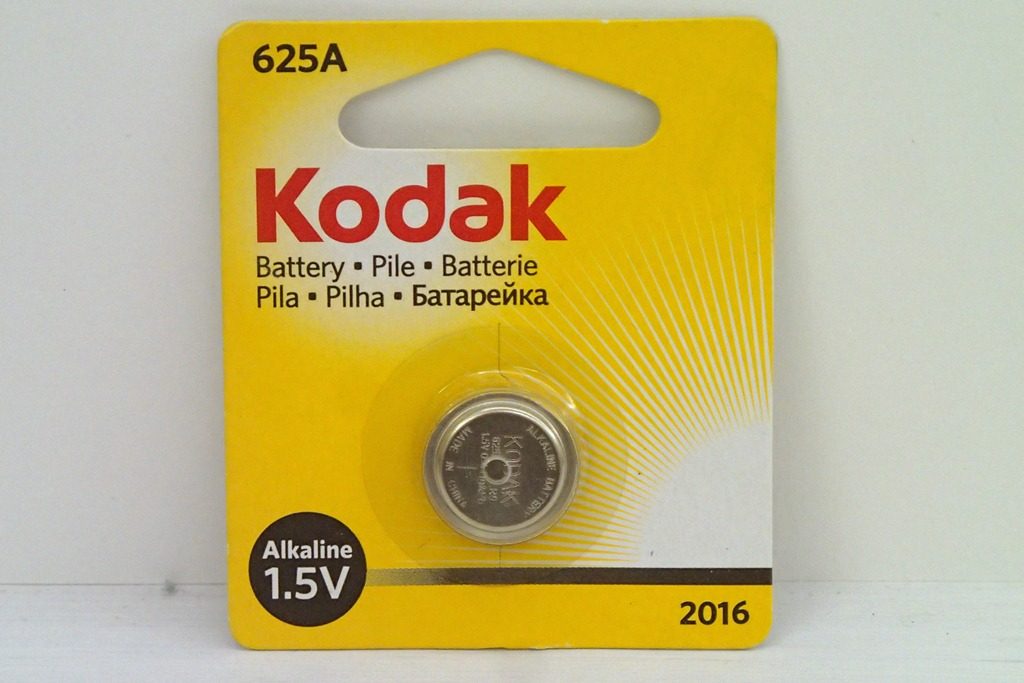

Например, PX625A на фото.
Но размер в данном случае это не главное.
Во-первых, все современные батарейки выдают напряжение 1,5 V, а РЦ-53 — только 1,25 V.
Во-вторых, батарейку делали со ртутью не из любви к вредным производствам.
Ртутно-цинковые батарейки обладают уникальным свойством.
В отличие от прочих видов батареек, ртутно-цинковые батарейки выдают по мере их эксплуатации одно и то же напряжение весь срок службы. Они не садятся в привычном понимании этого слова — равномерно и непрерывно.
Просто, в момент, когда батарейка свой ресурс вырабатывает, она садится сразу практически до нуля за очень короткий срок.
Батарейки в фотоаппаратах понадобились с момента появления в них TTL экспозамера с участием сернистокадмиевого (CdS) фоторезистора.
Устройство первых TTL экспонометров в советских фотоаппаратах было очень простое. Можно сказать, примитивное. Вообще, нехватка качественной электроники — главный бич советской фото-индустрии во все времена.
Итак, как устроен экспонометр с CdS фоторезистором?
Стрелка, которая двигается в видоискателе — это стрелка обычного гальванометра.
Гальванометр измеряет, по сути, ток …. батарейки.
Нарушает эту идилию фоторезистор. Деталь, которая меняет сопротивление цепи в зависимости от интенсивности падающего на него света.
При изменении интенсивности света меняется сопротивление, следовательно, меняется ток. Стрелка гальванометра отклоняется.
В цепи меняет сопротивление еще и калькулятор экспозиции, но общий принцип такой.
Ясно, что в такой схеме единственной внешней переменной величиной должна быть интенсивность света. Если еще и батарейка начнет выдавать разное напряжение, то система никак не отличит ситуацию «темно» от ситуации «батарейка начала выдавать меньшее напряжение».
В связи с этим в фотоаппаратах и применялись ртутно-цинковые батарейки, у которых стабильность напряжения на очень хорошем уровне.
Щелочные батарейки имитировать работу ртутно-цинковой не могут.
Все современные импортные батарейки с индексом 625, которые можно встретить в продаже, являются щелочными, на что указывает буква А справа в названии.
Итак, взяв в качестве замены РЦ-53 обычную батарейку аналогичного размера мы сталкиваемся с двумя неприятностями.
Первая неприятность.
Современная батарейка выдает 1,5 вольта, а аппарат рассчитан на РЦ-53, которая выдавала 1,25. Теоретически можно спалить экспонометр. Я не знаю, на сколько это серьезная угроза, но я предупредил.
В Интернете видел несколько сообщений об удачном применении современных полуторовольтовых батареек. Но гарантировать успех во всех случаях нельзя.
Я бы не рекомендовал подобные эксперименты с редкими экземплярами фото-техники.
Вторая неприятность.
Экспонометр аппарата может быть строго рассчитан на постоянное напряжение = 1,25 вольта, а батарейка будет выдавать то больше вначале, то меньше, по мере эксплуатации.
Экспонометр будет врать и каждый раз по-разному.
По мере развития TTL технологии фотоаппараты стали менее зависимыми от величины напряжения батарейки. Даже те, в которых конструкторы, по традиции, продолжали использовать РЦ-53.
Например, иногда вместо 4-х РЦ-53 позволялось использовать одну батарейку 2Блик-1. Но четыре РЦ-53 должны давать 5 вольт, а 2Блик-1 давал 6.
Ясно, что тут уже экспонометр с более совершенной схемой.
Но такие замены позволялись не всегда. Внимательно читайте инструкцию.
Что все-таки делать, если нужна батарейка РЦ-53?
Во-первых, ура, новые РЦ-53 сейчас можно достать. У военных до сих пор сохранилось какое-то оборудование, требующее этих батареек. Поэтому, РЦ-53 все еще производят. Купить их можно через Avito по вполне разумным ценам.
Если вам принципиальна полная аутентичность — этот вариант самый приемлемый.
Я, например, поступил именно так.
Во-вторых, если у вас не очень дорогой вариант советского аппарата — попробуйте вставить 625-ю батарейку.
Измерьте экспозицию современным фотоаппаратом и советским. Если экспонометр советского врет, то, вероятно, это из-за более высокого напряжения батарейки. Или по совокупности нескольких причин.
Измерьте величину погрешности и введите экспо-коррекцию.
Учитывайте только, что единицы чувствительности ГОСТ, хотя и можно приравнивать к ISO, но если вам нужна мега-точность, то лучше вводить поправку.
Читайте по этой теме отдельную мою статью.
Вряд ли ваш эксперимент займет столько времени, что 625-я батарейка начнет садиться и экспо-коррекцию придется менять.
В-третьих, совпадение размера батарейки с РЦ-53 — совсем не то, что должно обязательно строго выполняться.
Опишу мой конкретный опыт с фотоаппаратами Киев-60 и Киев-88. Там нужно, соответственно, три и четыре штуки РЦ-53.
Собрав по дому горсть полу-севших батареек G13, я подбирал, и с помощью банальной изоленты делал сборки из батареек, которые суммарно выдавали напряжение, похожее на соответствующее количество РЦ-53.
Недостаточный диаметр G13 решался количеством слоев изоленты, а недостаточная толщина — комочком фольги.
Да, такая комбинация не может выдавать одно и тоже напряжение —батарейки будут садиться.
Но на несколько пленок их хватит. При разумном использовании не так уж много экспонометр потребляет. Когда сборка подсядет — расформировываем ее и делаем новую, включив в состав менее севшую батарейку.
И так далее.
Говоря о РЦ-53 нужно упомянуть еще такие вот штучки – 3РЦ53. Они часто встречались в экспонометрах марки Свердловск. Это тоже сборки из трех батареек РЦ-53, что и следует из названия.
Заменяются согласно инструкций выше.
3. Литиевая батарейка 2Блик-1
Размеры — ∅13×25,2 мм
Напряжение — 5,9 В
Номинальная емкость — 0,15 А·ч
Ссылка на аналог на Яндекс Маркете
Батарейки для советских фотовспышек
Тут мы очень коротко остановимся на основных батарейках для фотовспышек. В этом вопросе сложностей, как правило, не возникает. Существуют или полные современные аналоги или на вспышку можно, по крайней мере, подать нужное напряжение с элемента питания иного типоразмера.
4. Элемент 316, Прима, Квант и подобные
Это в точности современные пальчиковые батарейки (АА, LR6, LR06)
5. Крона, Корунд
Для них тоже существуют аналоги, это 6LR61, 6LF22, 1604A и т.д. Кстати, название “Крона” до сих пор в ходу.
6. КБС, Элемент 3336, Планета
Большая квадратная батарейка в картонном корпусе. Выглядела “КБСка” наиболее архаично из всех перечисленных. При своих крупных размерах давала вдвое меньшее напряжение, чем Крона. Но, как ни странно, и для нее имеется полный современный аналог. Это 3LR12, 3R12.
На этом у меня все. Удачи!
