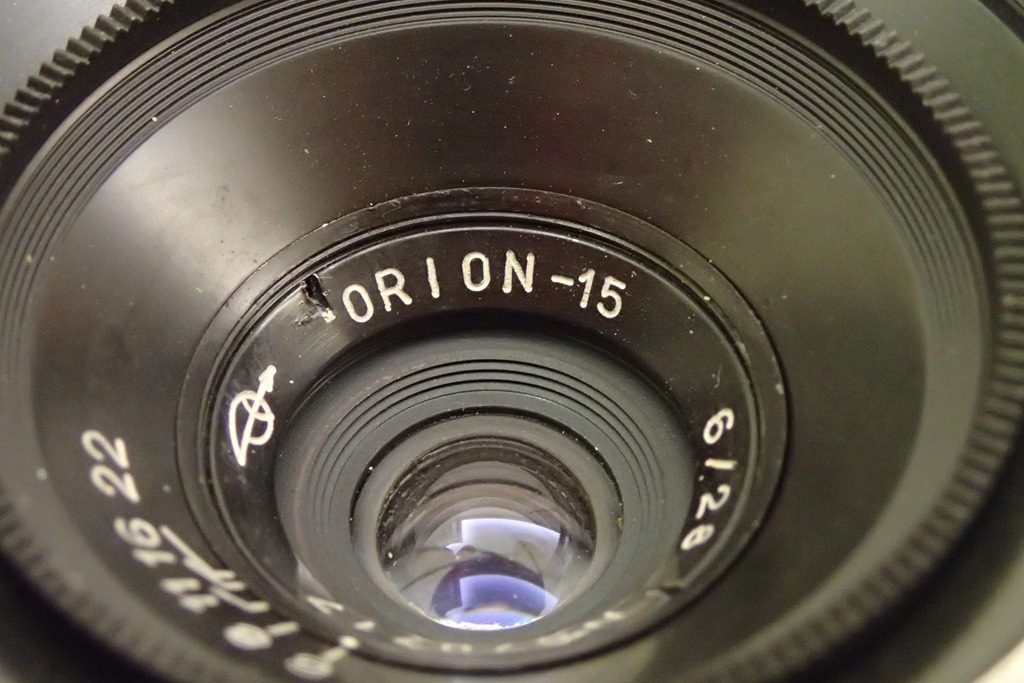

Орион-15 6/28 Contax-Киев

Сменный широкоугольный объектив с просветлённой оптикой для дальномерных фотоаппаратов Киев.

Разработан на основе оптической схемы «Topogon». Выпускался в вариантах резьбовом и байонетом — для фотоаппаратов Зоркий и Киев соответственно.
В обзоре представлен резьбовой вариант, выпущенный ЗОМЗ в 1967 году. Если вас интересует резьбовая версия — у меня есть и такой обзор.

Хотя я и хотел найти весь комплект оптики для дальномеров Киев от начала 50-х годов выпуска, но с объективом Оино-15 история вышла интересная.

Оказывается, Орионы в начале 50-х просто не выпускались еще. На ресурсе КМЗ год старта производства обозначен как 1956.

Этот факт интересен тем, что универсальный револьверный видоискатель для дальномерных аппаратов, который в начале 50-х вполне выпускался — имел положение для оптики с фокусным расстоянием в 28 мм. А самой оптики с таким ФР советская промышленность не выпускала.

Конечно, тут все просто. Советский универсальный видоискатель является копией изделия Carl Zeiss Jena, а под этим брендом широкоугольники в 28 мм существовали давно. Tessar 28 mm f/8 с 1932 года, например.

Так, некоторое время советский видоискатель был рассчитан исключительно иностранную оптику с ФР 28 мм. Но вот, во второй половине 50-х был разработан Орин-15 и все встало на свои места.

Как уже говорилось, Орин-15 разработан на основе оптической схемы «Topogon». Прототипом, вероятно, был Carl Zeiss Jena Topogon 25/4.
Оптическая схема:

Фокусное расстояние: 28 мм
Угол поля зрения: 75°
Размер кадра: 24×36 мм
Количество линз/групп: 4/4
Рабочий отрезок — 34,85 мм
Относительное отверстие: 1:6
Пределы шкалы диафрагм: 1:6–1:22
Количество лепестков диафрагмы — 7
Регулировка диафрагмы — бесступенчатая
Предустановка диафрагмы — отсутствует

Ближний предел фокусировки — 1 м
Соединения:
объектива с камерой — байонет Contax-Киев
для надевающихся насадок — ∅51 мм
Расположение крепления для светофильтров: переднее
Разрешающая способность по ТУ (центр/край): 45/18 линий/мм
Коэффициент светопропускания: 0,80

Вес — 66 грамм

Орион-15 сам по себе объектив миниатюрный, при этом, байонетная версия существенно короче резьбовой. Оправа объектива не так далеко выступает вперед за переднюю линзу.

За счет этого кольцо управления диафрагмой находится не так глубоко в воронке переднего среза и управлять им куда удобнее.
На этом отличия байонетной (справа) и резьбовой (слева) версии не заканчиваются.

Если у резьбового Ориона ход геликоида составлял около 150 градусов, то у модели в обзоре — не более 90.

Кольцо фокусировки хотя и поуже, но это никак не ухудшает эргономику.

Что удивило сильно и совсем неприятно:

Первое. Байонетный Орион-15 (моя, по крайней мере, версия) не имеет сопряжения с дальномером аппарата. Резьбовая версия кольцо-толкатель имеет, а байонетная зацепов за внутренний байонет — лишена.

Можно, конечно, вспомнить, что точность работы дальномера с таким фокусным расстоянием, во-первых, не велика, а во-вторых и не критична, но факт остается фактом. Киев с объективом Орион-15 — это по факту шкальный аппарат, а не дальномерный.

Второе. Байонетный Орион-15 лишен шкалы глубин резкости. Вот это уже совсем странно.

Ведь широкий угол + невысокая светосила + отсутствие дальномера — все это просто вопиет об использовании фокуса на гиперфокальное расстояние. Так и сделали бы пометки для каждого значения диафрагмы. Их всего 5. На «юбке» внешнего байонета достаточно места поставить несколько отметок, если уж полноценную шкалу ГРИП разместить проблематично.

Но я ничего такого не вижу на своем экземпляре.

Лепестки диафрагмы — черные, матовые. Их всего 7 и даже на самой открытой диафрагме лепестки формируют отчетливый семиугольник.

В целом, для серьезной фото-системы, а дальномер Киев такой системой, конечно, был, — объектив с фокусным расстоянием в 28 мм, — атрибут совершенно обязательный.
Немного огорчает урезанный функционал данного варианта и от того еще сильнее хочется испытать его на деле.

Ничего, весна уже близко. Поэтому тестовые снимки обязательно ожидаются.

На этом у меня все. Удачи!
