Юпитер-11 4/135 Contax-Киев
В Юпитере-11 воплощена оптическая схема Sonnar немецкой фирмы Carl Zeiss. Конструкторская и технологическая документация Цейса достались СССР в счет репараций.
Юпитер-11 — это объектив, который в СССР выпускался, пожалуй, в самом большом количестве вариаций. Выпускались варианты Юпитер-11 с самыми разными вариантами креплений, как для дальномерных фотоаппаратов, так и для зеркальных.
В обзоре представлена версия с байонетом Contax-Киев, произведенная на КМЗ в 1950 году. Несомтря на возраст объектив в отличном состоянии.
Оптическая схема:
Фокусное расстояние: 135 мм
Угол поля зрения: 18°30′
Размер кадра: 24×36 мм
Количество линз/групп: 4/3
Рабочий отрезок — 34,85 мм
Относительное отверстие: 1:4
Пределы шкалы диафрагм: 1:4–1:22
Количество лепестков диафрагмы — 12
Регулировка диафрагмы — бесступенчатая
Предустановка диафрагмы — отсутствует
Ближний предел фокусировки — 1,5 м
Соединения:
объектива с камерой — внешний Байонет Contax-Киев
для надевающихся насадок — ∅42 мм
Расположение крепления для светофильтров: переднее
Разрешающая способность по ТУ (центр/край): 34/19 линий/мм
Коэффициент светопропускания: 0,78
Вес — 272 г

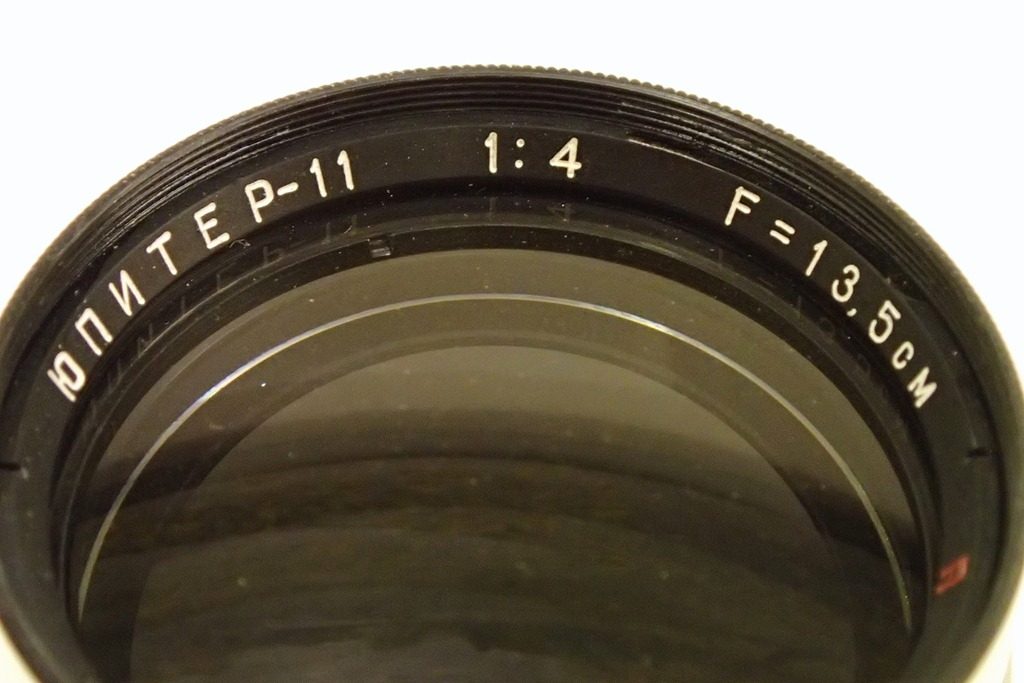

Объектив просветленный, на что указывает красная буква П на переднем торце. Просветление химическое однослойное едва заметного фиолетового оттенка.
Фокусное расстояние указано по старому стандарту — в сантиметрах — 13,5 см.
Юритер-11 для камер Киев — немного тоньше и короче. За счет того, что объектив сам по себе очень тонкий, «юбка» внешнего байонета сильно бросается в глаза.
Как всегда, шкала дистанций объектива для камер Киев направлена в другую сторону по сравнению с резьбовыми версиями.
Кольцо фокусировки расположено удобно и имеет комфортную ширину.
Полный ход геликоида около 150-160 градусов. Это меньше, чем у М39 версии при том, что МДФ у рассматриваемого варианта — 1,5 метра, т.е. шкала сама по себе шире.
К кольцу управления диафрагмой никаких претензий. Оно расположено ближе к переднему концу объектива, но в пределах комфортного доступа.
Традиционная особенность оптики для дальномерных фотоаппаратов Киев в том, что весь блок управления диафрагмой, включая шкалу, вращается вместе с геликоидом. При фокусировке на малых дистанциях, шкала диафрагм перемещается ровно на нижнюю сторону объектива. Конечно, это не очень удобно.
Диафрагма состоит из 12-ти черненых скругленных лепестков. На любом значении диафрагмы лепестки образуют ровный круг.
Тестовые снимки обязательно ожидаются.
