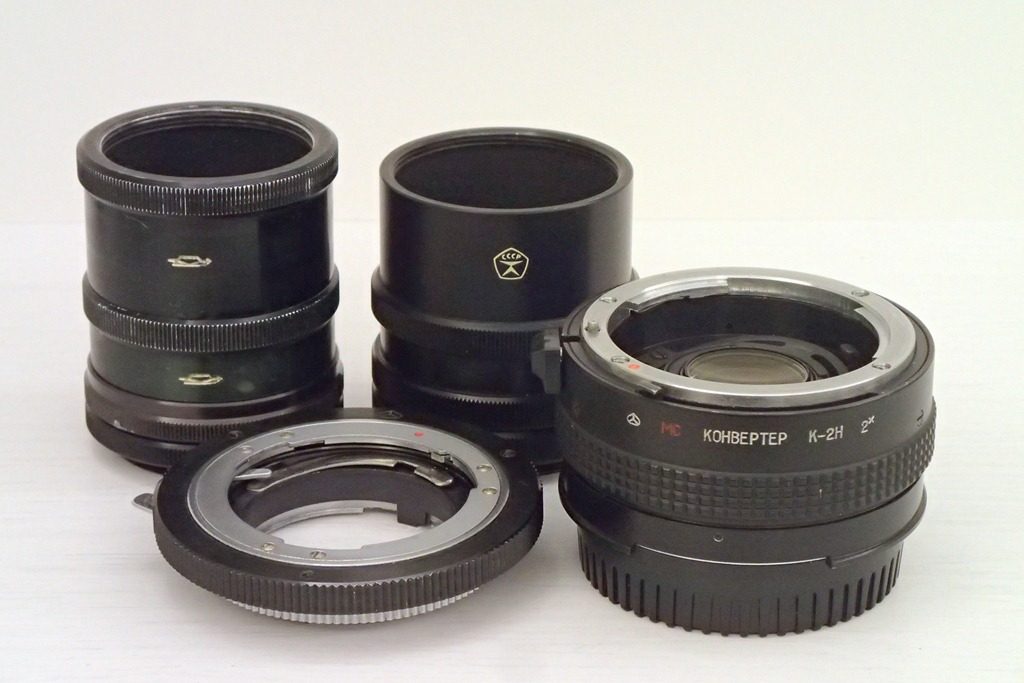

Удлинительные (макро) кольца
Смысл УК в том, чтобы закрепить объектив дальше от фотоаппарата, чем предполагается изначальной конструкцией.
Отнесенный таким образом от фотокамеры объектив одновременно:
— приобретает способность фокусироваться на предметах гораздо ближе, чем указано в его паспорте
— теряет способность фокусироваться на бесконечности, да и на более близких, чем бесконечность дистанциях — тоже.
Естественно, шкала дистанций, нанесеная на объектив, уже ничего правильного не показывает.
Возникает ровно та же ситуация, что мы уже несколько раз встречали при использовании дальномерных объективов на зеркальных фотоаппаратах.
Объектив, расположенный дальше от пленки (матрицы), чем ему положено конструкцией — начинает работать как Макро-объектив, т.е. как объектив, предназначенный для фотосъемки с большим увеличением.
Конструкция УК — несложная. Принципиально это, просто отрезок трубы с двумя креплениями на концах. К одному присоединяется объектив, к другому — фотоаппарат.
Учитывая, что типов креплений в советской фототехнике было немало ,— вариантов УК тоже выпускалось несколько.
Начнем с колец под резьбу М42.
Комбинируя кольца (в одиночку, любая пара или все три) — можно регулировать степень увеличения.
Все три кольца со штатными объективами к Зенитам давали масштаб увеличения примерно 1:1. Этот масштаб соответствует параметрам современных макро-объективов.
Запись 1:1 означает, что размер снимаемого объекта на пленке будет равен реальному размеру объекта.
Например, если крупный шмель имеет длину 28 мм, то при фотосъемке в масштабе 1:1, его изображение в кадре размером 24Х36 мм составит эти же самые 28 мм или 78% длинной стороны.
Если потом с этого кадра сделать фотографию 10Х15 см, то шмель займет тоже примерно 78% длинной стороны снимка, т.е. его изображение будет в длину около 11,7 см.
В общем, 1:1 — это довольно большое увеличение.
Но не стоит увлекаться такими масштабами. В макросъемке есть свои подводные камни.
При большом увеличении катастрофически падает глубина резкости. Вышеуказанный шмель в РИП просто не войдет, что вдоль, что поперек.
Чтобы хоть как-то увеличить ГРИП приходится зажимать диафрагму до максимальных значений и в результате возникает проблема с освещением объекта. Объектив то располагается в каких-то сантиметрах от снимаемого объекта и загораживает весь свет.
В общем, Макро – это увлекательно, но не нужно фанатизма.
В тот момент, когда широкое распространение получили фотоаппараты и объективы с моргающей диафрагмой, кольца по М42 стали выпускать с толкателями.
Таких колец у меня нет. На снимке более ранняя версия — без толкателей.
Естественно, очень желательно, чтобы фотоаппарат имел TTL замер.
Экспонометр с окошком над объективом при макро-съемке бесполезен, равно как и калькуляторы экспозиции.
Нужно измерение фактически прошедшего через объектив света.
Для байонетных креплений также выпускались УК.
Кольцо не очень большой длины и супер-большого увеличения дать, конечно, не может.
Но сам факт наличия такого аксессуара делает честь Арсеналу.
Очень заботливо и комплексно относился Арсенал к своим фотосистемам. Мы об этом будем говорить не раз.
Киевы 10 и 15 – это аппараты с автоматическим управлением диафрагмой. Кольцо имеет передачу механизма управления диафрагмой. Автомат диафрагмы при использовании кольца сохранял функциональность.
Наблюдательный читатель, конечно, скажет: «Какое же это макро-кольцо? Это телеконвертор!».
И будет прав. Да, это телекконвертор.
Но есть одна особенность. Арсенальцы сделали устройство “два в одном”.
Его нужно повернуть немного против часовой стрелки. При этом линзоблок выйдет из крепления и будет немного вытолкнут пружиной.
Все, линзоблок можно вынимать.
Устройство в варианте и телеконвертора и УК имеет передачу моргающей диафрагмы.
Для байонета К у меня колец нету. По некоторым данным их серийно не выпускали. По другим — выпускали. Я точно не знаю. Если вам известно – пишите в комментариях.
Я видел рекомендации использовать для байонета К переходники, например с М42. На фото такой пример.
Но у меня такая вот конструкция довольно сильно люфтит. Я бы так снимать не стал.
Кольца под резьбу М39 я оставил на закуску.
В комплекте их 4 штуки. 5; 8; 16,4 и 26 мм.
Все аналогично тем М42, что я описывал вначале, за одной деталью. Кольцо 16,4 мм — оно неспроста такое. Дело в том, что 16,4 = 45,2 − 28,8.
Что значит этот несложный примерчик?
А значит он то, что данное кольцо способно компенсировать разницу в рабочих отрезках между зеркальной оптикой с резьбой М39 и дальномерным фотоаппаратом с резьбой М39.
С помощью этого кольца было возможно использовать на дальномерных фотоаппаратах весь спектр современной зеркальной оптики того времени.
Гелиос будет использоваться как стандартный объектив с ФР 85 мм на любых дистанциях съемки.
Конечно, дальномер в данном случае совершенно не работал!
Но в ряде случаев это досадное обстоятельство не так уж важно против возможностей, которые давал новый парк зеркальной оптики.
На этом у меня все. Удачи!
