Если вам тема 4-го ФЭДа интересна, рекомендую сначала сходить по этой ссылке, а потом вернуться сюда.
Тут мы рассмотрим только сам аппарат, его более позднюю версию, и отличия.
Курковый ФЭД-4 — аппарат массовый и недорогой. Коллекционеры выделяют несколько выпусков, но отличия между ними невелики.
А вот экспортная версия, которая носила имя Revue-4. Оба изображения с sovietcams.com.
О сути литеры «К» в названии остается только догадываться.
Давайте посмотрим мой экземпляр фотоаппарата.
Но вначале я хотел бы поблагодарить всех, кто помогает проекту развиваться. На платформе Boosty вы можете посмотреть примеры фото, сделанных мной через различные объективы, в том числе редкие. Там же можно оказывать проекту необременительную, но очень важную сейчас поддержку. Банк фото постоянно пополняется, присоединяйтесь!

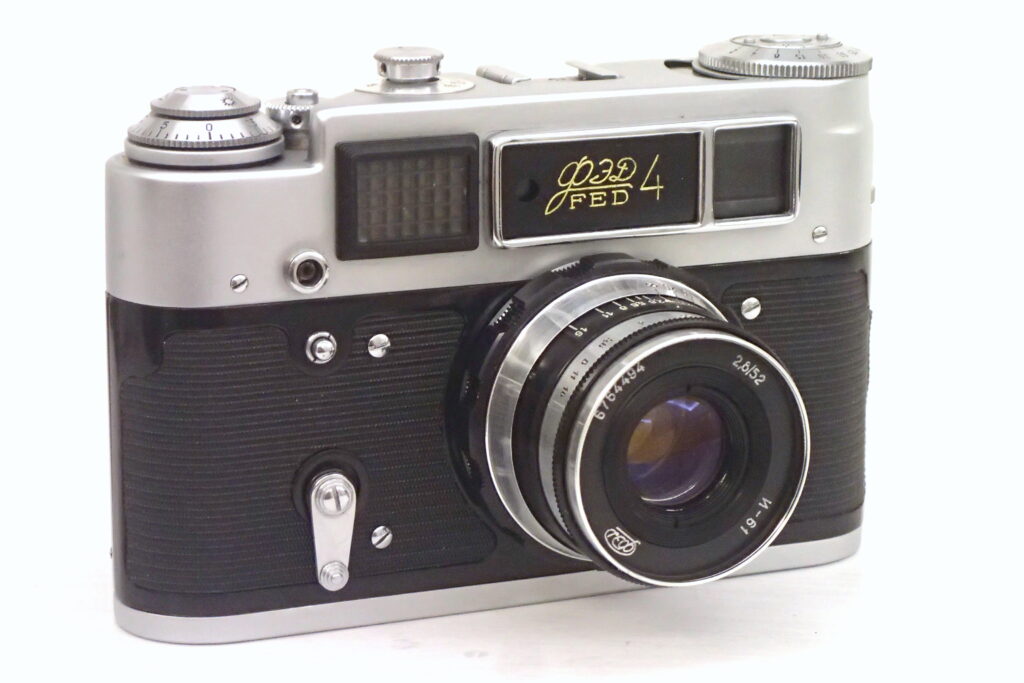

Фотоаппарат ФЭД-4
ФЭД-4 в варианте с курком выпускался на Харьковском производственном машиностроительном объединении «ФЭД» с 1966 по 1980 год.
Суммарный объем выпуска всех модификаций ФЭД-4 — более 600 тыс. штук. Основная часть этого выпуска приходится, скорее всего именно на курковый вариант.
Штатный объектив — Индустар-61 2,8/52
Тип крепления оптики— резьба M39×1. Рабочий отрезок 28,8 мм.
Затвор — шторный, матерчатый. Отбивает выдержки 1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, 1/250, 1/500, В.
Камера оборудована автоспуском и проводным синхроконтактом.
Вес моего экземпляра без объектива 630 грамм.
Элементы управления:
Визуально же самые заметные отличия произошли в области дизайна. Такое ощущение, что на этапе разработки бескуркового ФЭД-4 штатный дизайнер предприятия был в отпуске, а к моменту создания куркового — из отпуска вышел.
Внешний вид аппарата несколькими простыми, но уверенными движениями привели в некую кондицию.
Блок видоискателя и дальномера во-первых подняли выше.
На бескурковом ФЭД-4 видоискатель остался там же, где был на ФЭД-3, но корпус аппарат стал выше. Поэтому визуально видоискатель опустился и смотрелось это очень тяжеловесно.
Теперь видоискатель приподняли и выровняли по горизонтали с центром окошка экспонометра.
Во-вторых, область, включающую название и передние окошки дальномера и видоискателя обвели рамкой блестящего молдинга. Рамка по высоте совпадает с окошком экспонометра и визуально объединяется с ним в единый элемент дизайна.
В-третьих, декоративная рамка вокруг видоискателя и темная поверхность под стеклом маскируют реальный размер самого видоискателя. Визуально он кажется очень большим.
В итоге, повторюсь, внешний вид фотоаппарата, из откровенно неряшливого стал, ну, скажем так, вполне пристойным.
База дальномера осталась прежней — 41 мм
Видоискатель у ФЭД-4 этой модели остался прежним, т.е. очень средненьким.
— круглая головка и дугообразное окошко калькулятора экспозиции;
— «холодная» скоба для вспышек;
— головка выдержек;
— кнопка спуска, вокруг которой расположена втулка отключения затвора при обратной перемотке;
— курок для взвода затвора и транспортировки кадра со счетчиком кадров и памяткой типа пленки на вершине головки.
Выдержки на ФЭД-4 можно менять только при взведенном затворе.
При взводе затвора головка выдержек вращается и потому, какая выдержка выставлена можно понять, только когда затвор взведен.
Для изменения выдержки головку нужно оттянуть вверх, повернуть до требуемой выдержки и отпустить. При выставлении выдержки примерно от 1/60 и длиннее, головка будет идти туго и с жужжанием.
Для упрощения ситуации на цилиндрической стороне головки есть еще и вертикальный штрих. Но находится он под накаткой и стал более коротким.
В общем, управление выдержкой на новом ФЭД-4 я, по-прежнему, нахожу неудобным.
Расчет экспозиции на ФЭД-4 выглядит так:
2. В зависимости от освещенности снимаемой сцены в дугообразном окошке ходит светлая тонкая стрелка.
3. При вращении внешнего диска калькулятора за боковую накатку, в том же окошке перемещается вторая, более толстая красная стрелка. Задача — две эти стрелки совместить.
4. Когда стрелки совмещены, в передней части калькулятора друг напротив друга выстраиваются экспопары. Нужно выбрать ту, которая лучше отвечает сюжету и перенести в настройки аппарата.
Все очень просто.
Несколько слов о курке, который появился в этой модели. Курок относительно удобен. Не имеет походного положения. При небольшом отведении пружина вернет его на место. Ход курса достаточно плавный и легкий.
За обратную перемотку теперь отвечает зубчатое колесо в левом торце корпуса.
Отношение к камере:
Проблема всей линейки послевоенных ФЭДов в том, что конструкторы, хотя и достаточно споро внедряли разного рода технические новшества, но упорно не хотели серьезно перерабатывать конструкцию аппарата.
В итоге, новые элементы просто ставились друг на друга как кубики. При этом росли габариты и размер.
Еще вызывает сожаление отсутствие всякого прогресса в видоискателе, который всю дорогу был мелким и темным.
В итоге, хотя ФЭД-4 с т.з. ТТХ, — это флагманский дальномер, никак не меньше. Но вот симпатии особой аппарат не вызывает.
На этом у меня все, удачи!
